2次元画像計測ソフトウェア MicroMeasure

拡大画像の計測が出来るソフトウェア。
エクセル出力や画像保存ができ、その他に便利な機能として計測位置がひと目で分かる「ナビゲーション・ビュー」機能やレポート作成が簡単にできる「自動レポート」機能が付き。

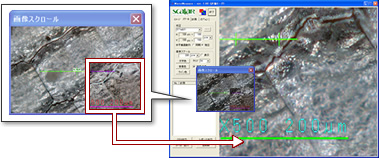

ナビゲーション・ビュー機能

ナビゲーション・ビュー機能

計測画面は拡大表示されます。別ウィンドウで全体表示がされるので、計測している(したい)位置がひと目で分かります。

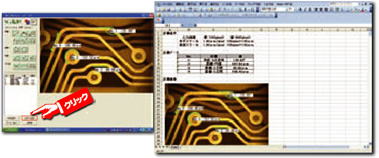

自動レポート機能

自動レポート機能

計測データをエクセルファイルに出力し、編集された画像と計測データをそのエクセルシートに自動で貼り付けます。

データ保存

CSV出力
計測データをCSV形式でエクセルに出力できます。
ラベル出力
編集された画像(計測した結果の描かれた画像)はBMPまたはjpeg形式で出力できます。

計測項目

  • icon

    2点間距離
    任意の2点間の直線距離を計測します。

  • icon

    円弧距離
    任意の3点で構成した円弧の距離を計測します。

  • icon

    2円中心距離
    任意の3点でそれぞれ構成した2円の中心の2点間の直線距離を計測します。

  • icon

    垂線距離
    任意の2点で構成した基準線と、任意に指定した点とを結んだ垂線の距離を計測します。

  • icon

    折れ線距離
    任意の複数点で構成した折れ線の全長距離を計測します。

  • icon

    平行線間隔距離
    任意の2点で構成した基準線と、任意に指定した点上を通過する基準線と平行の線を作成し、2平行線間の距離を計測します。

  • icon

    多角形面積
    任意の複数点で囲んだ面積を計測します。

  • icon

    円面積・周囲長・半径
    任意の3点で構成した円弧の面積・周囲長・半径を同時に計測します。

  • icon

    鋭角度
    任意の3点で構成した内角の角度を計測します。

  • icon

    2線間鋭角度
    任意の2点でそれぞれ構成した2直線の構成する鋭角度を計測します。

  • icon

    鈍角度
    任意の3点で構成した外角の角度を計測します。

  • icon

    テキスト入力
    コメントを画像上に入力することができます。

  • icon

    基準線
    基準線を描くことができます。
